Многоканальный измеритель температуры

Задача

Разработать устройство для многоканального измерения температуры в широком диапазоне с высокой точностью измерений. В ходе проекта требовалось поэтапно отработать измерительную часть, улучшить качество измерений и перейти к законченной аппаратной реализации.

Что было сделано

В проекте были выполнены разработка измерительного тракта, выбор и интеграция АЦП, проектирование печатных плат в нескольких итерациях, переход от промежуточного варианта с devkit-модулем к финальной аппаратной реализации, а также реализация с микроконтроллером, интерфейсами и батарейным питанием.

Этапы разработки

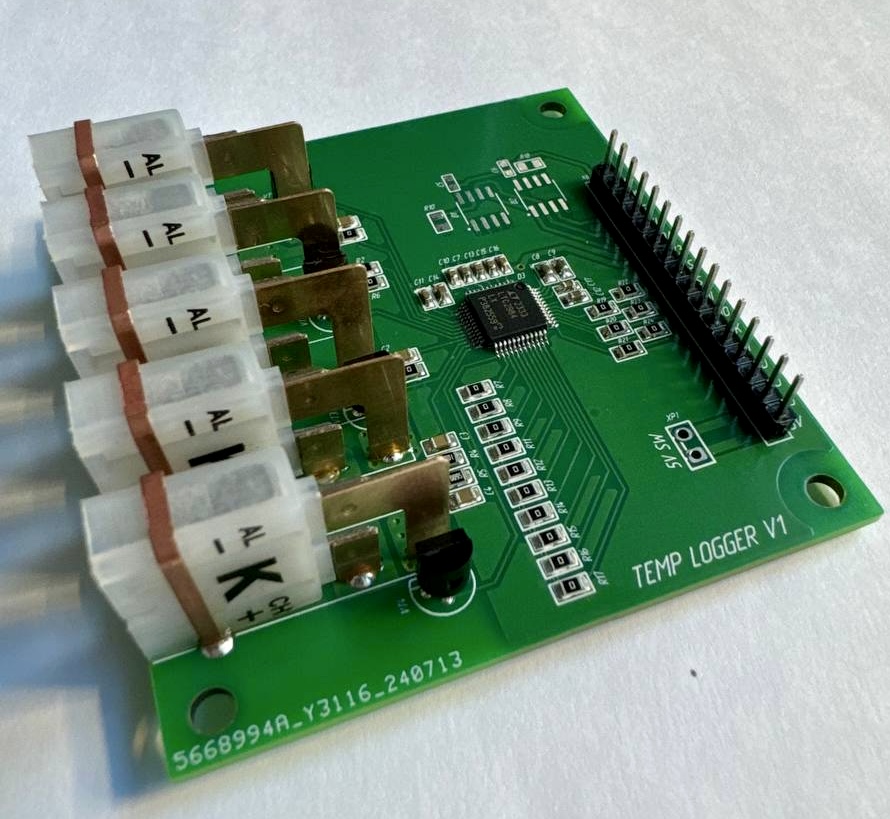

Первая итерация

Плата для отработки АЦП с измерительной частью под термопары К-типа.

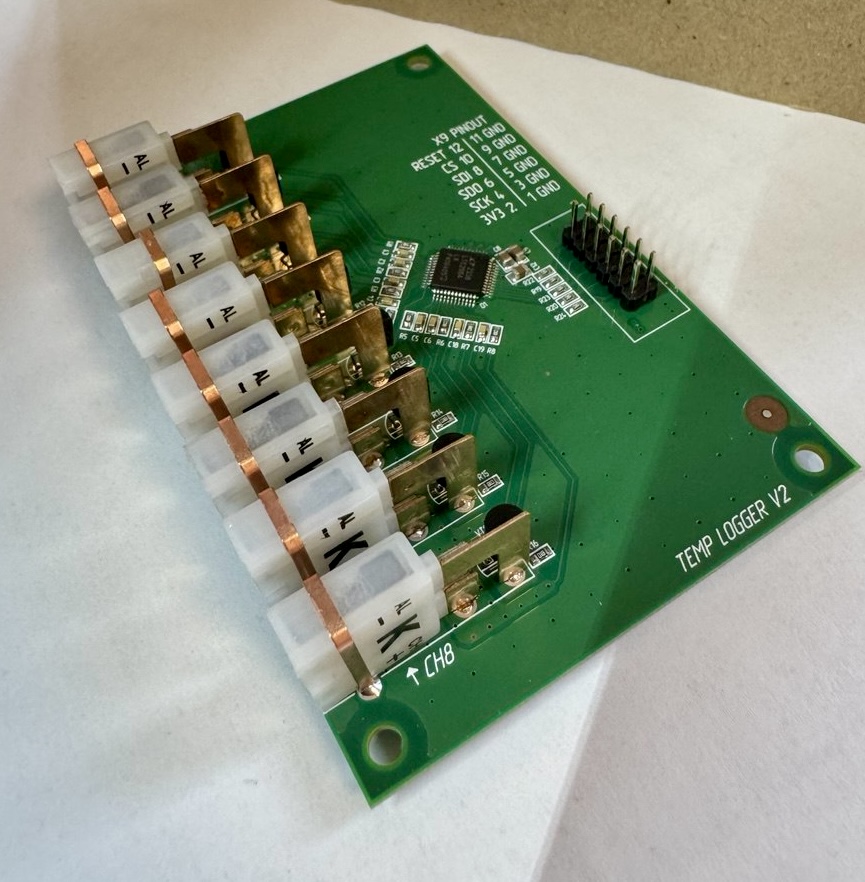

Вторая итерация

Улучшенная измерительная часть и интеграция с devkit-модулем ESP32.

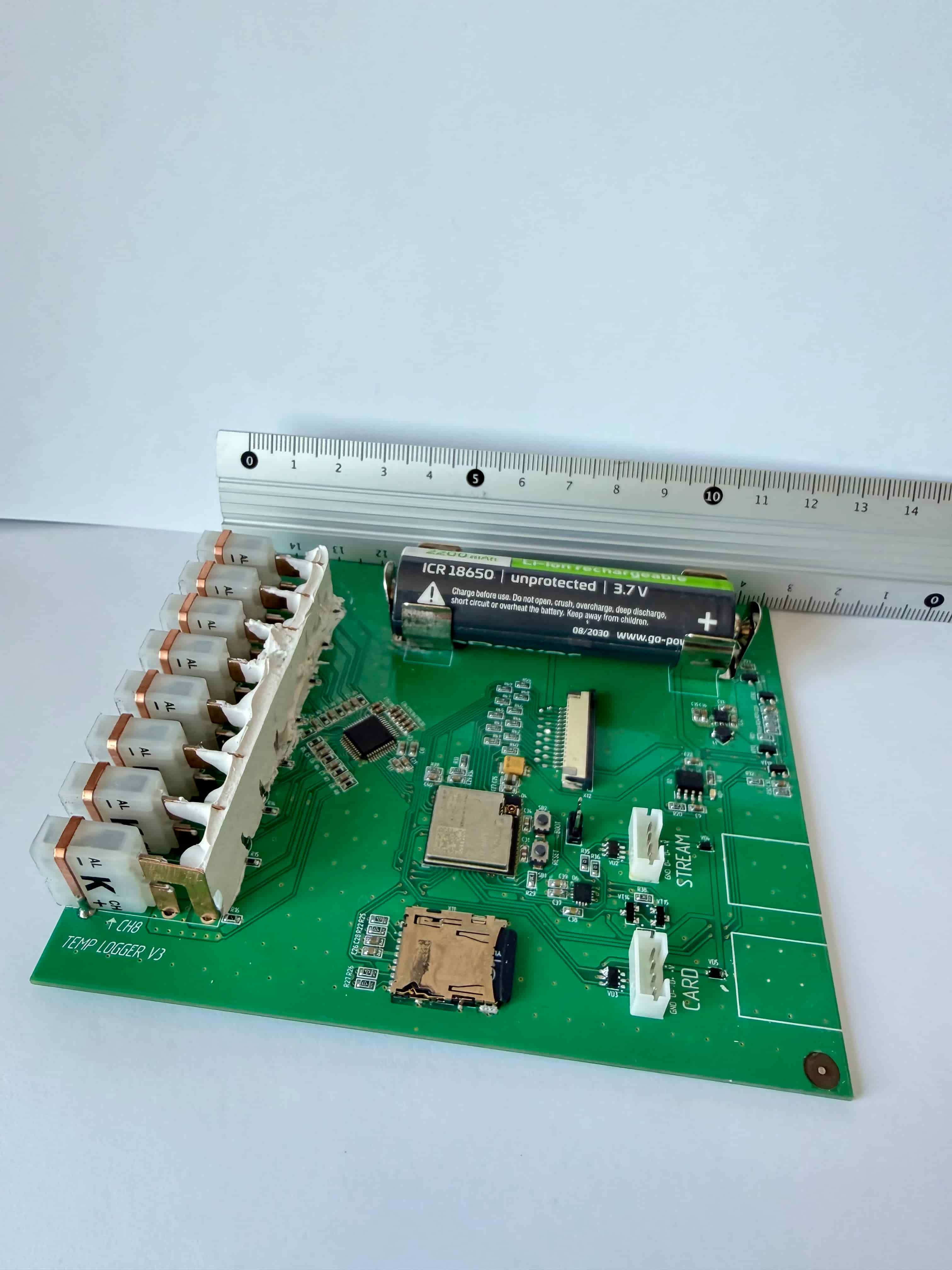

Третья итерация

Финальная плата с микроконтроллером, интерфейсами, АЦП для температурных измерений и батарейным питанием.

Результат

Разработана аппаратная платформа, прошедшая несколько инженерных итераций и доведённая до законченной версии устройства. Погрешность между каналами, как и на каналах, не превышает допустимого значения. Программная часть выполнена заказчиком.
